纳吉伏 VTB系列 差分电压传感器
型 号：VTB系列
名 称：差分电压传感器
品 牌：纳吉伏(nGV)
分 类：通用电子测试 > 功率分析 > 功率测试附件
产品属性：选件
简 述：
VTB系列差分输出电压传感器，将直流或交流等电压信号等比转换为高精度低压电压信号。输入电压为差分形式、输出为差分电压形式，耐压等级高，带宽高，适用于高电磁干扰环境。
申请服务
VTB系列差分输出电压传感器，将直流或交流等电压信号等比转换为高精度低压电压信号。输入电压为差分形式、输出为差分电压形式，耐压等级高，带宽高，适用于高电磁干扰环境。
VTB系列差分电压传感器技术指标
| 产品型号 | 额定电压（V） | 供电电压（V） | 变比 | 输出电压（V） | 带宽（3dB ） | 精度（PPM） | 输入阻抗（Ω） |
|---|---|---|---|---|---|---|---|
| VTB-20KV | 20000 | ±15 | 2000:1 | 10 | 300kHz | 1000 | 80MΩ |
| VTB-15KV | 15000 | ±15 | 1500:1 | 10 | 400kHz | 1000 | 60MΩ |
| VTB-12KV | 12000 | ±15 | 1200:1 | 10 | 500kHz | 1000 | 48MΩ |
| VTB-10KV | 10000 | ±15 | 1000:1 | 10 | 500kHz | 1000 | 40MΩ |
| VTB-8KV | 8000 | ±15 | 800:1 | 10 | 1200kHz | 1000 | 16MΩ |
| VTB-6KV | 6000 | ±15 | 600:1 | 10 | 1200kHz | 1000 | 12MΩ |
| VTB-4KV | 4000 | ±15 | 400:1 | 10 | 1200kHz | 500 | 16.08MΩ |
| VTB-3KV | 3000 | ±15 | 300:1 | 10 | 1200kHz | 500 | 6MΩ |
| VTB-2KV | 2000 | ±15 | 200:1 | 10 | 1200kHz | 500 | 4MΩ |
| VTB-1.5KV | 1500 | ±15 | 150:1 | 10 | 1200kHz | 500 | 4MΩ |
| 数据来源：厂商官方网站 / 备注：产品参数如有变更，请以原厂手册为准 | |||||||
VTB系列差分电压传感器的尺寸图
10KV及以上外形尺寸（供电盒选配，最大可以带8通道）

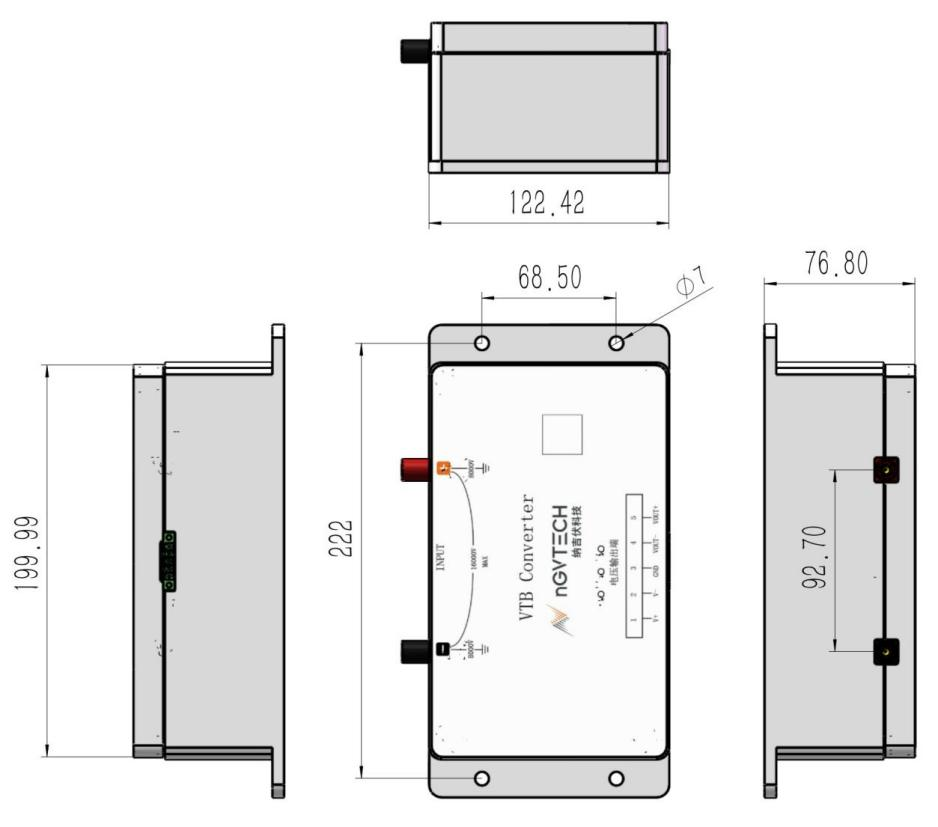

6KV/8KV的外形尺寸（供电盒选配，最大可以带8通道）
4KV及以下的外形尺寸（供电盒选配，最大可以带8通道）
