纳吉伏 VTD系列 电压传感器
型 号：VTD系列
名 称：电压传感器
品 牌：纳吉伏(nGV)
分 类：通用电子测试 > 功率分析 > 功率测试附件
产品属性：选件
简 述：
VTD系列电压传感器是将直流或交流等电压信号等比转换为高精度低压电压信号。输入电压为差分形式、输出为单端电压信号形式，耐压等级高，带宽高，可作为示波器电压探头使用。
申请服务
VTD系列电压传感器是将直流或交流等电压信号等比转换为高精度低压电压信号。输入电压为差分形式、输出为单端电压信号形式，耐压等级高，带宽高，可作为示波器电压探头使用。
VTD系列电压传感器技术指标
| 产品型号 | 额定电压（V） | 供电电压（V） | 变比 | 输出电压（V） | 带宽（3dB ） | 精度（PPM） | 输入阻抗（Ω） |
|---|---|---|---|---|---|---|---|
| VTD-20KV-5V | 20000 | ±15 | 4000:1 | 5 | 300kHz | 1000 | 80MΩ |
| VTD-15KV-5V | 15000 | ±15 | 3000:1 | 5 | 400kHz | 1000 | 60MΩ |
| VTD-10KV-5V | 10000 | ±15 | 2000:1 | 5 | 600kHz | 1000 | 40MΩ |
| VTD-8KV-5V | 8000 | ±15 | 1600:1 | 5 | 1200kHz | 1000 | 16MΩ |
| VTD-6KV-5V | 6000 | ±15 | 1200:1 | 5 | 1200kHz | 1000 | 12MΩ |
| VTD-4KV-5V | 4000 | ±15 | 800:1 | 5 | 1200kHz | 1000 | 16.08MΩ |
| VTD-3KV-5V | 3000 | ±15 | 600:1 | 5 | 1200kHz | 1000 | 6MΩ |
| VTD-2KV-5V | 2000 | ±15 | 400:1 | 5 | 1200kHz | 1000 | 4MΩ |
| VTD-1.5KV-5V | 1500 | ±15 | 300:1 | 5 | 1200kHz | 1000 | 3MΩ |
| VTD-3CH-P-6KV | 6000 | 220 | 1200:1 | 5 | 1200kHz | 1000 | 12MΩ |
| VTD-3CH-6KV | 6000 | ±15 | 1200:1 | 5 | 1200kHz | 1000 | 12MΩ |
| 数据来源：厂商官方网站 / 备注：产品参数如有变更，请以原厂手册为准 | |||||||
VTD系列电压传感器的尺寸图
10KV及以上外形尺寸（供电盒选配，最大可以带8通道）

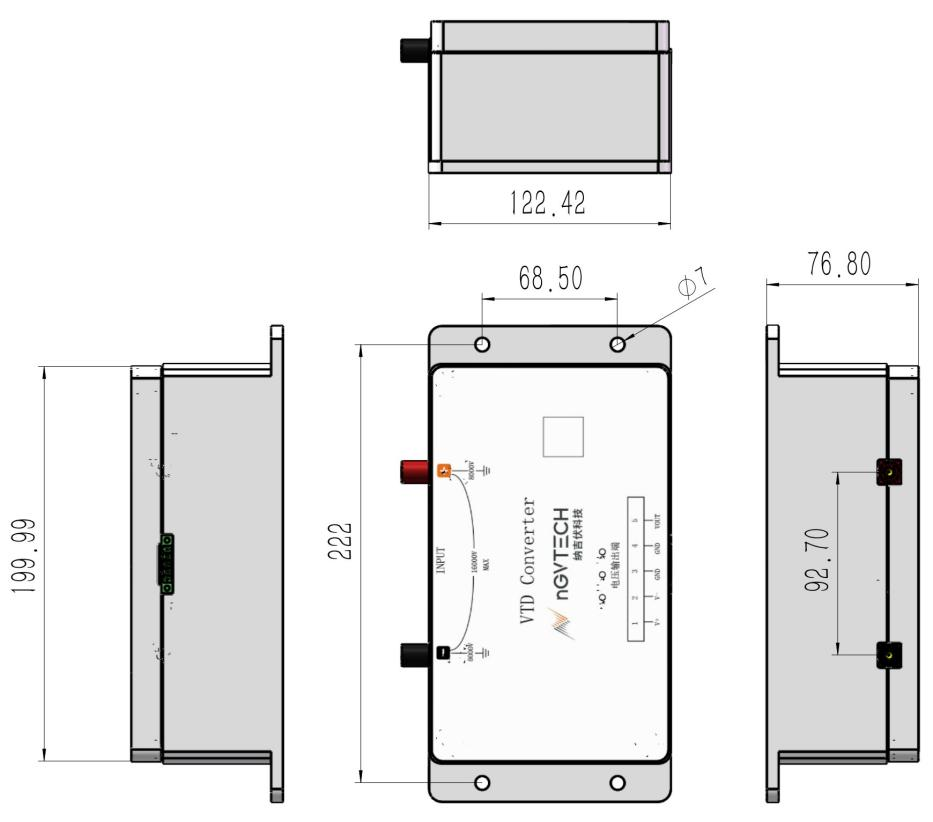

6KV/8KV外形尺寸（供电盒选配，最大可以带8通道）
4KV及以下外形尺寸（供电盒选配，最大可以带8通道）
直接插220V三通道电压传感器尺寸图（目前最大能做到6KV）
9PIN凤凰端子集成3通道的电压传感器尺寸图（选配开关电源，目前最大做到6KV）
