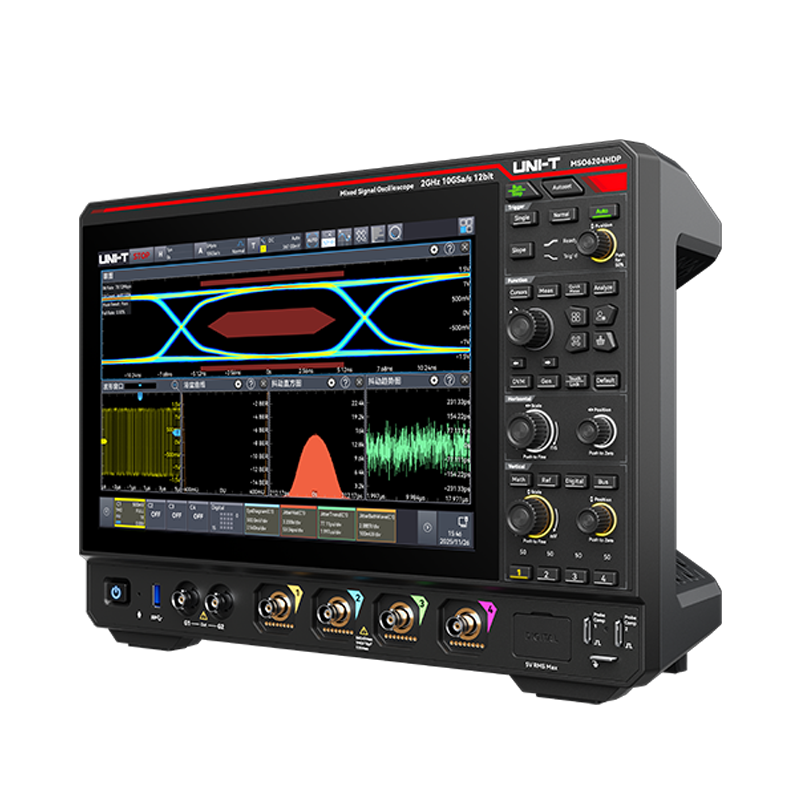

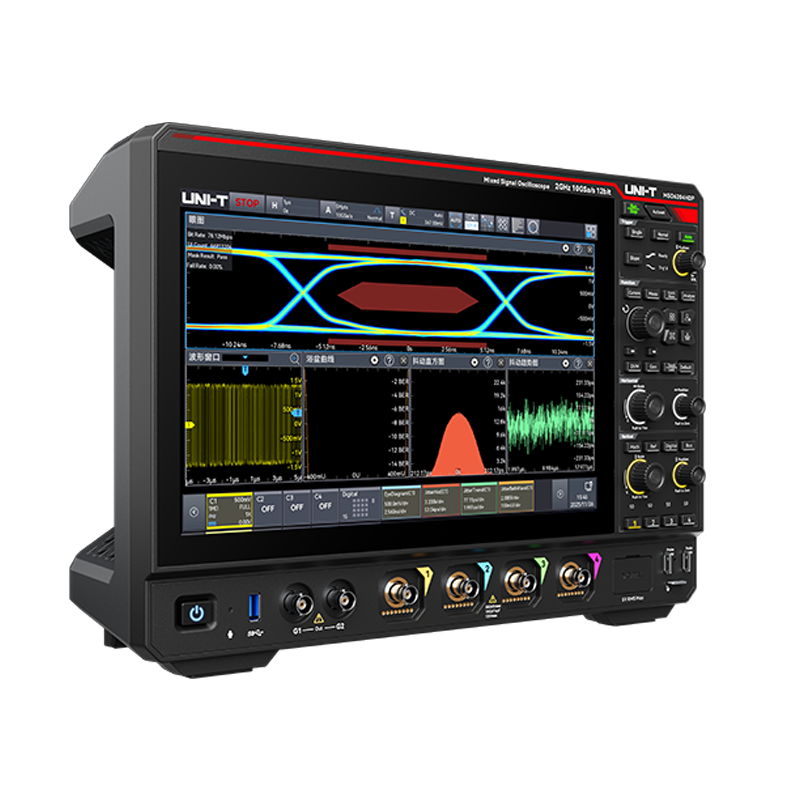

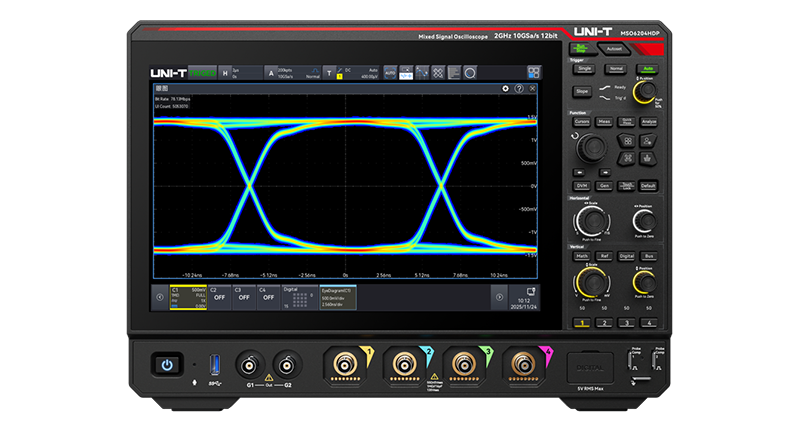

优利德 MSO6000HDP系列 示波器

MSO6000HDP系列高分辨率示波器，在紧凑“X”型机身内汇聚尖端性能。其硬件搭载12位ADC，2GHz带宽、10GSa/s采样率与1Gpts/通道存储深度，以每秒200万波形的极限捕获率，确保信号无遗。本机更集电源、时序、协议分析及抖动眼图、USB及以太网标准合规性测试于一体，成为一站式调试平台，显著提升工程师从信号观测到标准验证的全流程效率。

MSO6000HDP系列示波器概述

性能突破
相对于5000HD全方位升级

-带宽提升100%
-采样率提升100%
-存储深度提升100%
-捕获率提升30%
-ARM 提升400%
-FFT 点数提升至 10Mpts
-眼图80万UI 小于1s
-流畅度提升 300%

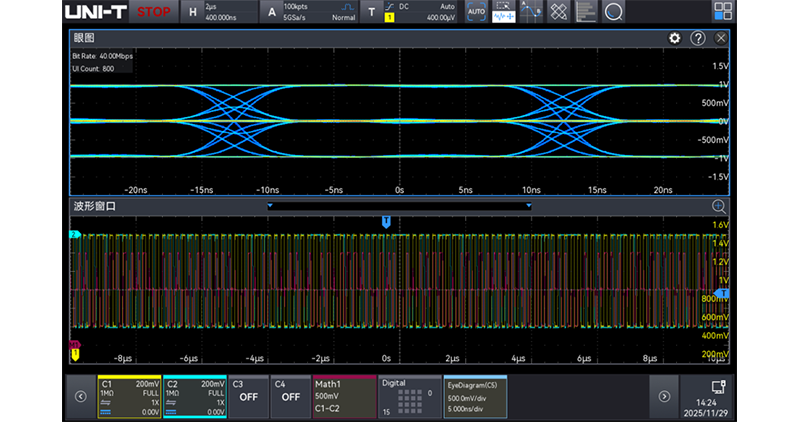

抖动分析和眼图

全方位化无形为可视，精准定位抖动根源，一键合规性报告

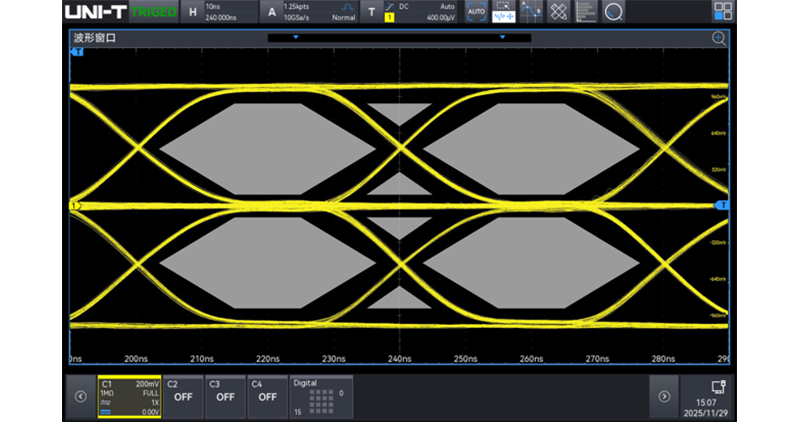

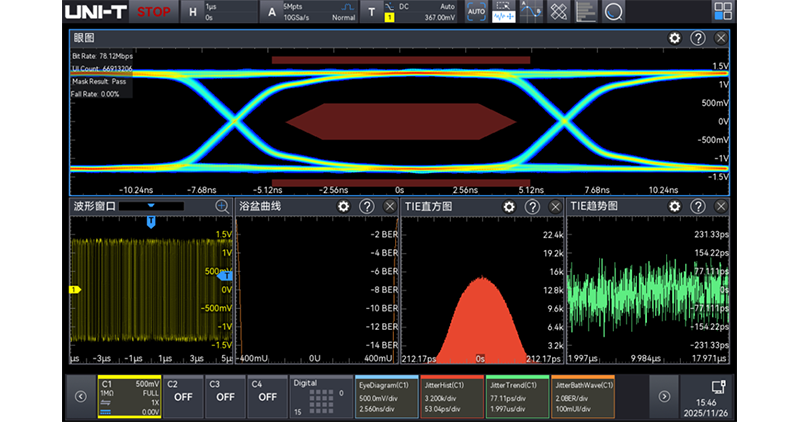

-抖动分析视图：趋势图、直方图、频谱图、浴盆曲线 -抖动测量：TIE、Cycle-Cycle抖动、周期抖动、TJ、RJ、DJ、DDJ、DCD、ISI -眼图：支持NRZ以及多种PAM-N调制信号

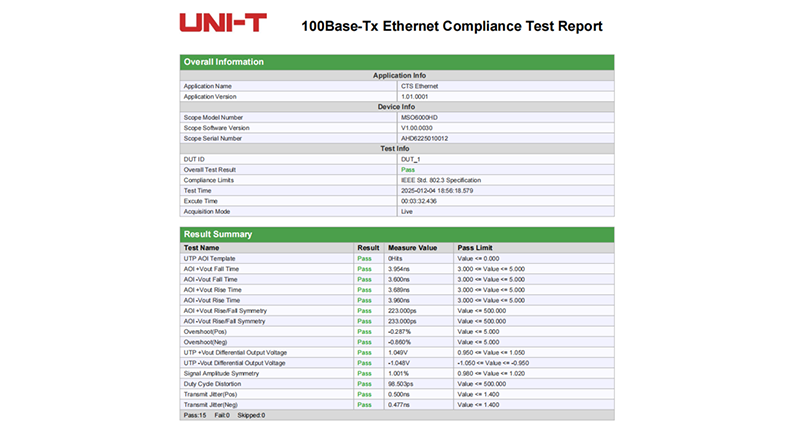

协议一致性分析

化繁为简，一站式完成可靠性测试与合规性报告

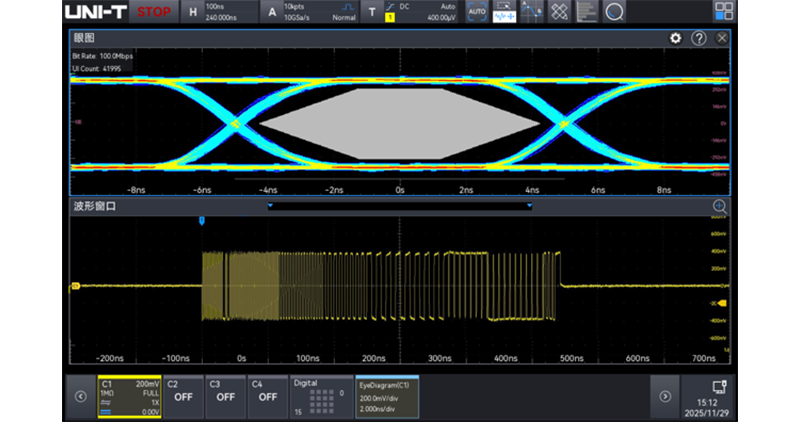

支持高速串行协议信号合规性测试

-USB2.0
-100/1000M工业以太网
-100/1000M车载以太网

分析功能更全面

分析能力全方位增强，提供跨电源、数据与信号完整性领域的端到端专业解决方案

-电源分析 14 种

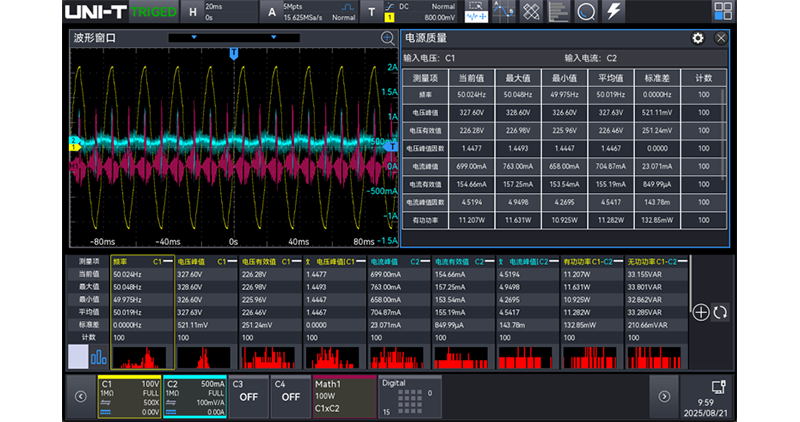

输入分析：电源质量、谐波分析、浪涌电流
输出分析：纹波分析、调制分析、电源效率，启动/关闭时间、瞬态响应
开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻
频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR)

-协议分析 15种

嵌入式：RS-232/422/485/UART、I2C、SPI、
AudioBus(IIS ,LJ,RJ,TDM)、I3C
汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT

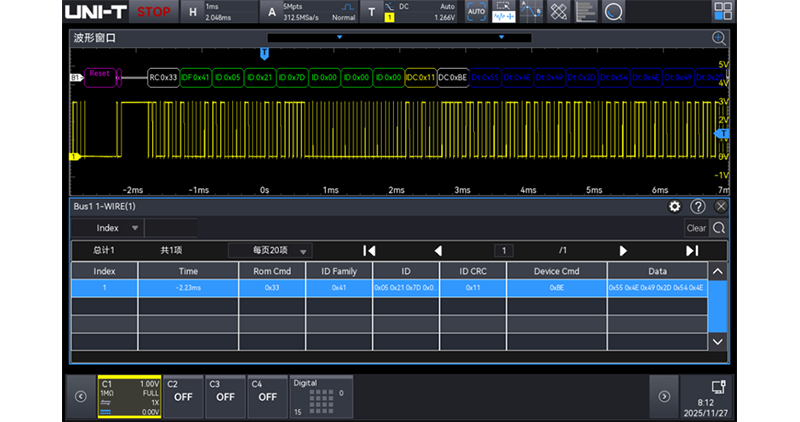

传感器 &RFID：Manchester、1-WIRE

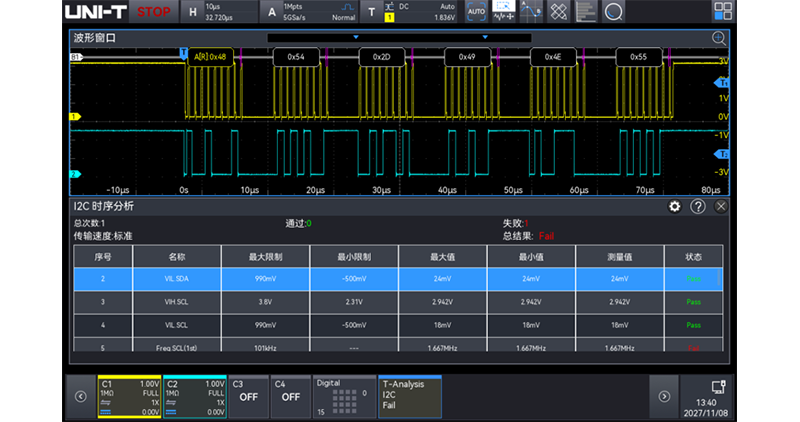

-时序分析 8种

UART、I2C、SPI 、CAN 、IIS 、Reset、Switch 、LIN

MSO6000HDP系列示波器型号
